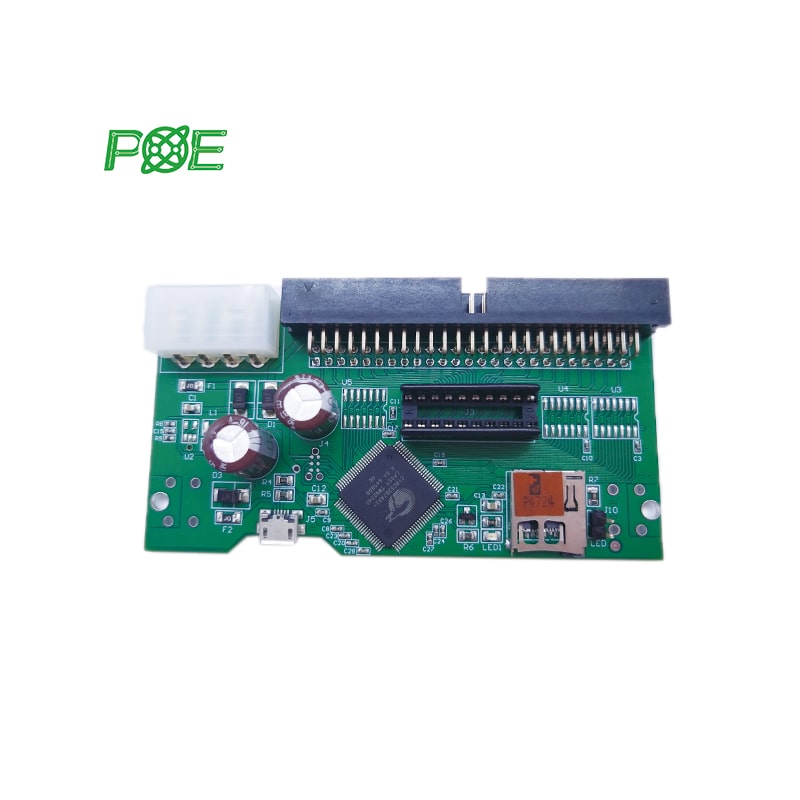

5G Internet of Things PCB Assembly | POE
This website uses cookies:
Our website use cookies to analyze website accesses and improve your online experience. By continuing browsing this website,you agree to our use of cookies and privacy policy.
Accept all cookies
Decline
This website uses cookies:
Our website use cookies to analyze website accesses and improve your online experience. By continuing browsing this website,you agree to our use of cookies and privacy policy.
Accept all cookies
Decline
Get A Quote
Get A Quote
Description
Description
Manufacturing Parameter
Advanced Capabilities
Layers
1-40+ layers (High-density multilayer capability)
Assembly Type
Through-Hole (THT), Surface Mount (SMT), Mixed (THT+SMT), Advanced Package-on-Package
Minimum Component Size
01005 or 0201 (Imperial) / 0402 or 0603 (Metric) - Industry-leading miniaturization
Maximum Component Size
2.0 in x 2.0 in x 0.4 in (50 mm x 50 mm x 10 mm)
Component Package Types
BGA, QFN, QFP, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, CSP, PoP, and specialized IoT modules
Minimum Pad Pitch
0.4 mm (16 mil) for QFP/QFN, 0.5 mm (20 mil) for BGA - Suitable for high-density IoT designs
Minimum Trace Width
0.10 mm (4 mil) - Precision manufacturing for complex routing
Minimum Trace Spacing
0.10 mm (4 mil) - Enabling high-density interconnects
Minimum Drill Size
0.15 mm (6 mil) - Precision micro-vias available
Maximum Board Size
18 in x 24 in (457 mm x 610 mm) - Accommodating large-scale IoT infrastructure
Maximum Board Thickness
0.062 in (1.6 mm) to 0.125 in (3.2 mm) - Custom thicknesses available upon request
Board Material
FR-4, High-Tg FR-4, Aluminum, High Frequency (RF), Flexible(FPC), Rigid-Flex, Rogers, Polyimide - Optimized for IoT applications
Surface Finish
HASL, ENIG (Immersion Gold), Gold Finger, OSP, Immersion Silver, Immersion Tin - Application-specific finishes
Impedance Control
±10% standard, ±5% available for high-speed designs
Solder Paste Type
Leaded or Lead-Free (RoHS compliant) - Temperature-optimized for sensitive components
Assembly Process
Advanced Reflow Soldering, Selective Wave Soldering, Precision Hand Soldering, Nitrogen environment available
Inspection Methods
Automated Optical Inspection (AOI), X-ray (AXI), 3D Solder Paste Inspection (SPI), Visual Inspection
Testing Methods
In-Circuit Test (ICT), Functional Test (FCT), Flying probe test, Boundary Scan (JTAG), IoT-specific protocol testing
Design for Manufacturing (DFM)
Comprehensive DFM Analysis and Expert Feedback, Design Optimization for IoT applications
Turnaround Time
Prototype: 24 hours to 7 days, Production: 10 days to 4 weeks - Expedited services available
Wireless Module Assembly
WiFi, Bluetooth, LoRa, Zigbee, NB-IoT, LTE-M, 5G modules with testing capabilities
Certifications & Standards
ISO9001:2015, ISO13485:2016, ROHS, REACH, UL 94V0, IPC-A-600G Class II/III, IPC-6012B Class II/III, IPC-A-610 Class II/III
↕ Scroll to see more ↕

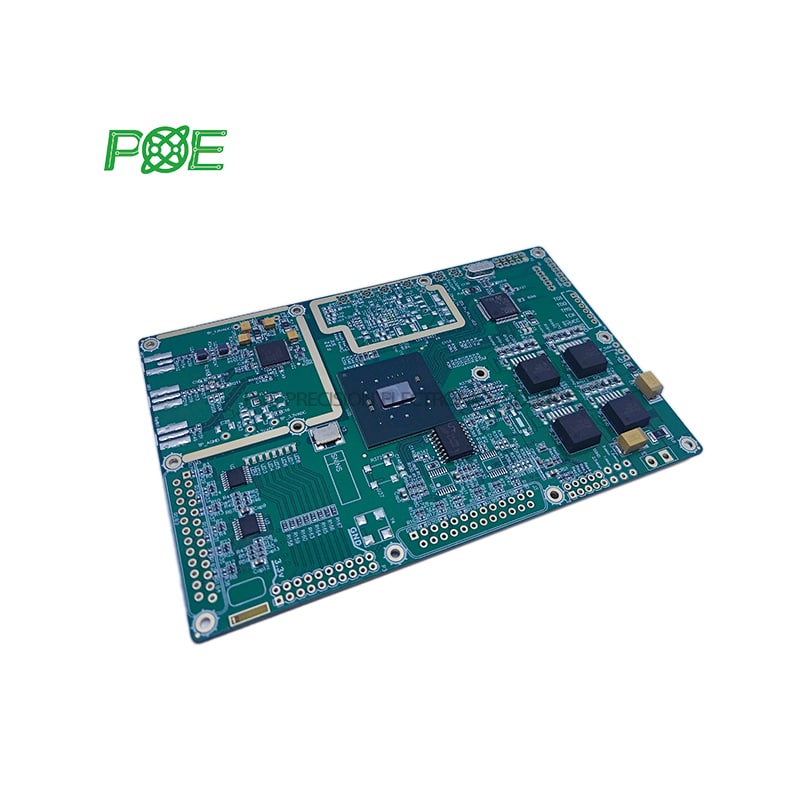

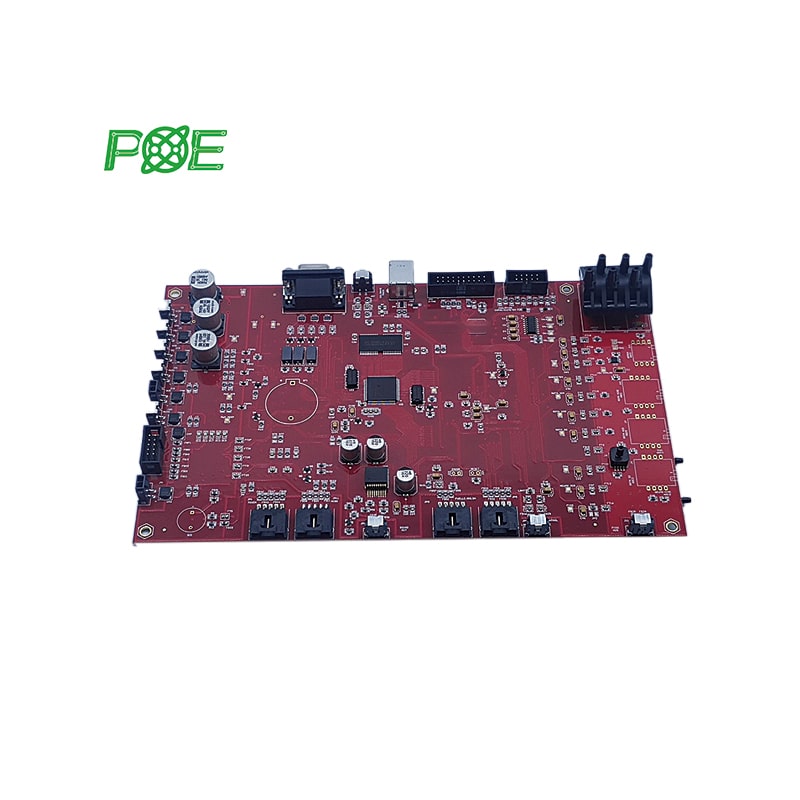

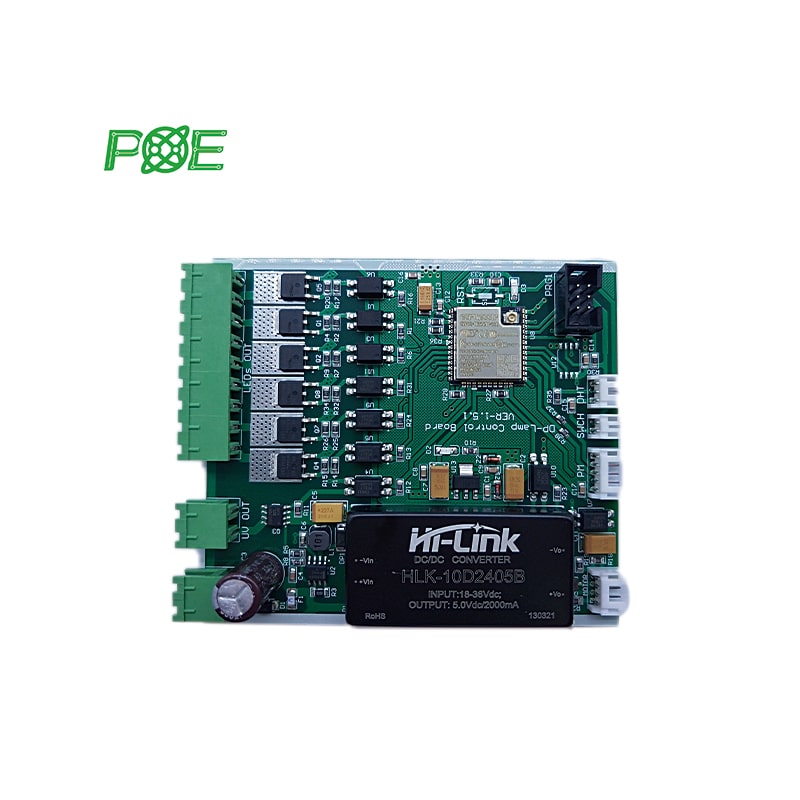

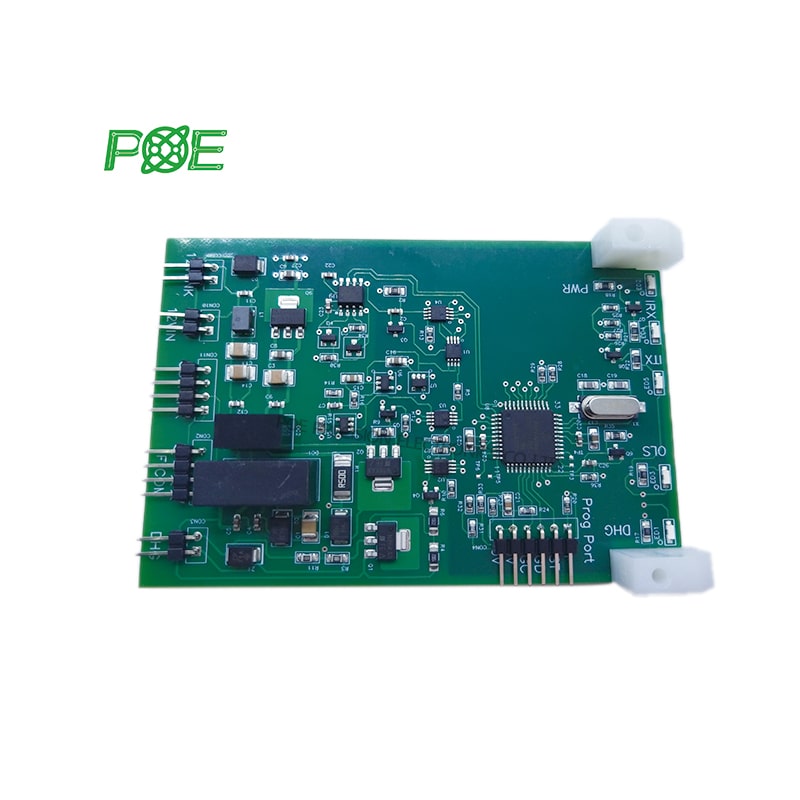

Internet of Things
With ISO9001:2015 and ISO13485:2016 certifications, we deliver reliable, RoHS-compliant solutions tailored to your specific IoT application requirements.
