PCB-Assemblage: De Ultieme Stap-voor-Stap Gids
13 October 2025
Views: 16
In de huidige technologie-gedreven wereld zijn printplaten de ruggengraat van elektronische apparaten. Het proces van PCB-assemblage omvat het verbinden van componenten om functionele circuits te creëren, en het begrijpen van elke stap van het PCB-assemblageproces is cruciaal. Deze ultieme stap-voor-stap gids zal u door elk aspect van PCB-assemblage leiden.

PCB-Assemblage: De Ultieme Stap-voor-Stap Gids

PCB-assemblage stappen

1. PCB-ontwerp
De eerste stap in PCB-assemblage is het creëren van het ontwerp. Gespecialiseerde computer-aided design (CAD) software wordt typisch gebruikt om schema's en layouts te ontwerpen, waarbij correcte componentplaatsing en verbindingen worden gegarandeerd. Het naleven van ontwerpregels, het definiëren van spoorbreedte, laagopbouw en component footprint ruimte is ook cruciaal in deze fase.

PCB-ontwerp

2. Gerber bestand generatie en beoordeling
Na het voltooien van het ontwerp, exporteer Gerber bestanden die belangrijke informatie bevatten over PCB-lagen en koperpatronen om nauwkeurige fabricage te waarborgen. U kunt ook Gerber bestanden naar onze POE printplaat assemblage fabrikant sturen voor beoordeling en verificatie.

Gerber bestand generatie en beoordeling

3. PCB-fabricage
Het omzetten van het ontwerp naar een PCB omvat verschillende processen zoals: 1. Selectie van substraat en koper-beklede laminaten; 2. Aanbrengen van fotoresist en fotomaskers; 3. Etsen om sporen te creëren; 4. Boren voor through-hole componenten en via's; 5. Plating en chemische depositie; 6. Aanbrengen van soldeermasker en zeefdruk. Na deze processen heeft u een afgewerkte standaard PCB.

PCB-fabricage

4. Materiaal inkoop
Koop elektronische componenten die nodig zijn voor uw PCB-project gebaseerd op uw vereisten. Zorg ervoor dat de componenten van hoge kwaliteit zijn en gekocht van betrouwbare leveranciers. Een goed georganiseerde bill of materials (BOM) is cruciaal in deze fase.

Materiaal inkoop

5. Component voorbereiding
Twee veelgebruikte methoden voor het organiseren en voorbereiden van elektronische componenten voor PCB-assemblage zijn: 1. Surface-mount technologie (SMT); 2. Through-hole technologie (THT).

6. PCB laden
De eerste stap in SMT is de laadmachine, die de printplaat in lijn brengt met de soldeerpastaprinter.

PCB laden

7. Stencil productie
Creëer een sjabloon om nauwkeurig soldeerpastaop surface-mount componenten op de PCB aan te brengen.

8. Soldeerpastatoepassing
Lijn de sjabloon uit met de PCB en gebruik een rubberen wisser om soldeerpastaop de pads aan te brengen. Zorg ervoor dat u de juiste hoeveelheid soldeerpastatoepast om defecten te voorkomen.

Soldeerpastatoepassing

9. Component plaatsing
Plaats componenten in de aangewezen posities volgens de CAD-layout. Hoge precisie pick-and-place machines worden typisch gebruikt voor geautomatiseerde PCB-assemblageprocessen.

Component plaatsing

10. Solderen
Afhankelijk van de PCB-assemblagetechnologie kunnen de volgende methoden worden gebruikt om componenten te solderen:

Reflow solderen (SMT): De PCB wordt in een reflow oven geplaatst om de soldeerpastasmelt, waardoor verbindingen tussen de componenten en de printplaat ontstaan.

Reflow solderen

Wave solderen (THT): De PCB wordt door een gesmolten soldeergolf geleid, die hecht aan blootgestelde pads en componentaansluitingen.

Wave solderen

Handmatig solderen (THT): Vaardige technici gebruiken een soldeerbout om de componenten handmatig op hun plaats te solderen.

11. Post-soldeer inspectie

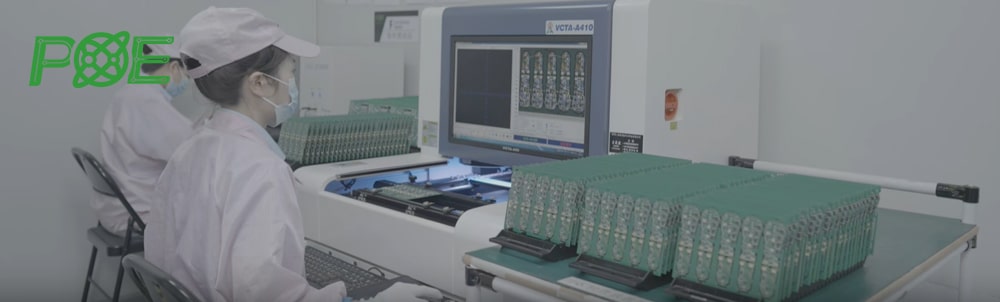

Gebruik geautomatiseerde optische inspectie (AOI), röntgeninspectie, of handmatige inspectie door ervaren technici om de kwaliteit van PCB-soldering te controleren.

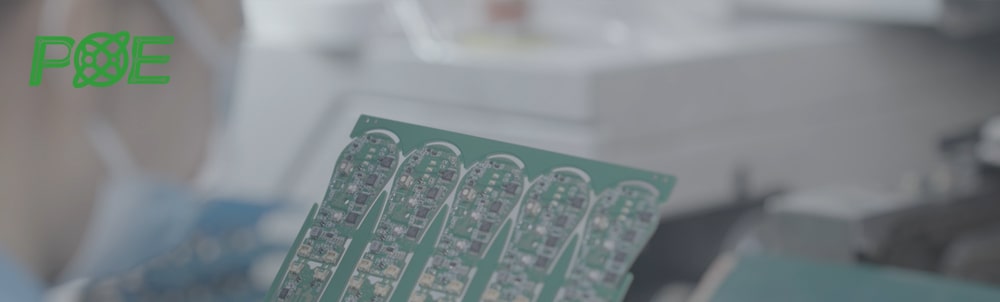

Gebruik geautomatiseerde optische inspectie
röntgeninspectie

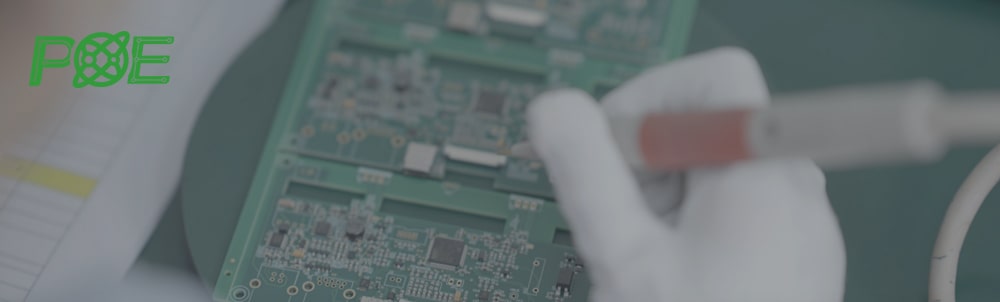

12. Testen en debuggen
Verschillende technieken, zoals in-line testen, flying probe testen en functionele testen, worden gebruikt om de functionaliteit van de geassembleerde PCB te testen.

Testen en debuggen
Testen en debuggen
Testen en debuggen

13. Finale assemblage en verpakking

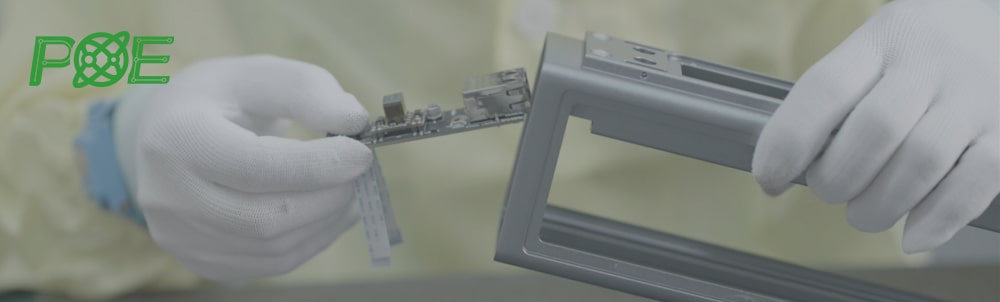

Verbind alle benodigde connectoren, koellichamen, behuizingen en andere hardware, en verpak de complete PCB-assemblage voor verzending.

Finale assemblage en verpakking
Finale assemblage en verpakking
Finale assemblage en verpakking

Conclusie
Door deze ultieme stap-voor-stap gids voor PCB-assemblage te volgen, kunt u ervoor zorgen dat het eindproduct volledig functioneel en efficiënt is. Het begrijpen van de complexiteit van dit proces zal u helpen hoogwaardige elektronische apparaten te creëren, waarmee de weg wordt geëffend voor succes in uw projecten en innovaties. POE heeft meer dan 20 jaar ervaring met PCB-assemblage, gespecialiseerd in het bieden van one-stop PCB-assemblageservices aan klanten. Als u meer informatie nodig heeft, neem dan gerust contact met ons op voor professioneel advies.
