Fabrication Électronique: Guide Ultime Étape par Étape
13 October 2025
Views: 19
Dans le monde actuel axé sur la technologie, les circuits imprimés constituent l'épine dorsale des appareils électroniques. Le processus de fabrication électronique implique la connexion de composants pour créer des circuits fonctionnels, et comprendre chaque étape du processus de fabrication électronique est crucial. Ce guide ultime étape par étape vous accompagnera à travers tous les aspects de la fabrication électronique.
Étapes de la fabrication électronique
1. Conception de circuits imprimés
La première étape de la fabrication électronique est la création de la conception. Un logiciel de conception assistée par ordinateur (CAO) spécialisé est généralement utilisé pour concevoir les schémas et les dispositions, garantissant un placement correct des composants et des connexions. Le respect des règles de conception, la définition des largeurs de pistes, l'empilement des couches et l'espacement des empreintes de composants sont également cruciaux à cette étape.
2. Génération et révision des fichiers Gerber
Après avoir terminé la conception, exportez les fichiers Gerber contenant des informations importantes sur les couches de circuits imprimés et les motifs de cuivre pour assurer une fabrication précise. Vous pouvez également envoyer les fichiers Gerber à notre fabricant de circuits imprimés POE pour révision et vérification.
3. Fabrication de circuits imprimés
Transformer la conception en circuit imprimé implique divers processus tels que : 1. Sélection du substrat et des stratifiés plaqués cuivre ; 2. Application de photorésist et de photomasques ; 3. Gravure pour créer les pistes ; 4. Perçage pour les composants traversants et les vias ; 5. Placage et dépôt chimique ; 6. Application du vernis épargne et de la sérigraphie. Après ces processus, vous aurez un circuit imprimé standard fini.
4. Approvisionnement en matériaux
Achetez les composants électroniques nécessaires pour votre projet de circuit imprimé selon vos exigences. Assurez-vous que les composants sont de haute qualité et achetés auprès de fournisseurs fiables. Une nomenclature (BOM) bien organisée est cruciale à cette étape.
5. Préparation des composants
Deux méthodes courantes pour organiser et préparer les composants électroniques pour la fabrication électronique sont : 1. Technologie de montage en surface (CMS) ; 2. Technologie de montage traversant (THT).
6. Chargement des circuits imprimés
La première étape du CMS est la machine de chargement, qui pousse le circuit imprimé en ligne avec l'imprimante de pâte à souder.
7. Production de pochoirs
Créez un gabarit pour appliquer avec précision la pâte à souder sur les composants montés en surface du circuit imprimé.
8. Application de pâte à souder
Alignez le gabarit avec le circuit imprimé et utilisez une raclette en caoutchouc pour appliquer la pâte à souder sur les pastilles. Veillez à appliquer la bonne quantité de pâte à souder pour éviter les défauts.
9. Placement des composants
Placez les composants dans les positions désignées selon la disposition CAO. Des machines de placement haute précision sont généralement utilisées pour les processus automatisés de fabrication électronique.
10. Soudage
Selon la technologie de fabrication électronique, les méthodes suivantes peuvent être utilisées pour souder les composants :
Soudage par refusion (CMS) : Le circuit imprimé est placé dans un four de refusion pour faire fondre la pâte à souder, créant des connexions entre les composants et le circuit imprimé.
Soudage à la vague (THT) : Le circuit imprimé passe à travers une vague de soudure fondue, adhérant aux pastilles exposées et aux broches des composants.
Soudage manuel (THT) : Des techniciens qualifiés utilisent un fer à souder pour souder manuellement les composants en place.
11. Inspection post-soudage

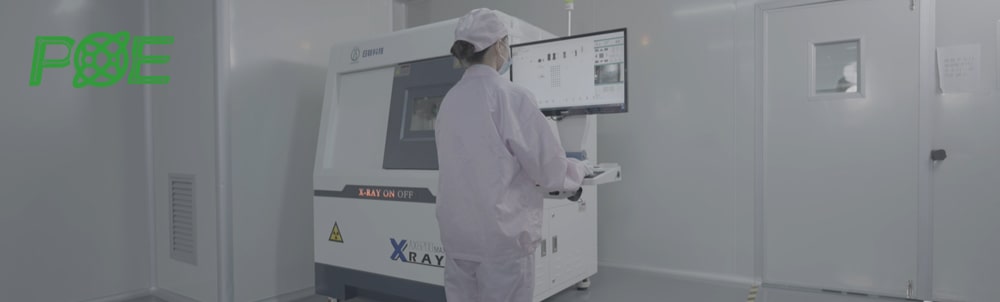

Utilisez l'inspection optique automatisée (AOI), l'inspection aux rayons X, ou l'inspection manuelle par des techniciens expérimentés pour vérifier la qualité du soudage des circuits imprimés.
12. Test et débogage
Diverses techniques, telles que les tests en circuit, les tests par sondes volantes et les tests fonctionnels, sont utilisées pour tester la fonctionnalité du circuit imprimé assemblé.
13. Assemblage final et emballage
Connectez tous les connecteurs nécessaires, dissipateurs thermiques, boîtiers et autres matériels, et emballez l'assemblage complet du circuit imprimé pour l'expédition.
Conclusion
En suivant ce guide ultime étape par étape de la fabrication électronique, vous pouvez vous assurer que le produit final est entièrement fonctionnel et efficace. Comprendre la complexité de ce processus vous aidera à créer des appareils électroniques de haute qualité, ouvrant la voie au succès de vos projets et innovations. POE a plus de 20 ans d'expérience en fabrication électronique, se spécialisant dans la fourniture aux clients de services complets de fabrication électronique. Si vous avez besoin de plus d'informations, n'hésitez pas à nous contacter pour des conseils professionnels.
